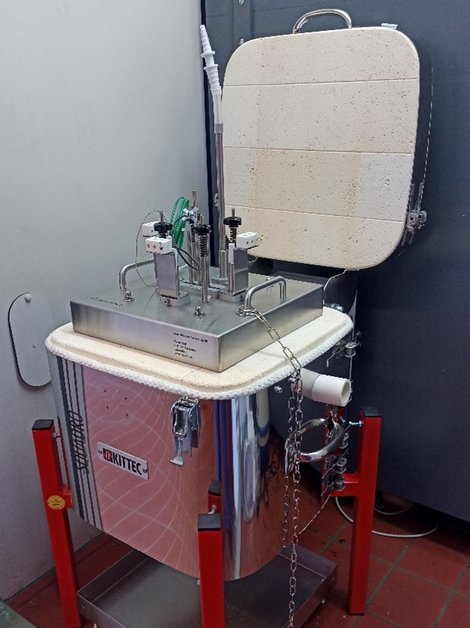

Der Prüfstand erlaubt sowohl die Integration einer Einzelzelle mit einer aktiven Fläche von 25 cm² als auch kleiner Zellstapel (Stacks) aus bis zu fünf solchen Zellen. Neben der reinen Dampfelektrolyse ist der Prüfstand auch zur Untersuchung der Co-Elektrolyse geeignet, bei der ein Gemisch aus Wasser und Kohlendioxid zu Synthesegas, einer Mischung aus Wasserstoff und Kohlenmonoxid, reduziert wird. Besonderheit des Zelltesters ist die option, die zu testenden Zellen schnell und zerstörungsfrei auszustauschen und trotzdem eine hohe Gasdichtigkeit des Zellhousings zu gewährleisten. Mit dem dazugehörigen impedanzfähigen Potentiostaten (mit Booster) und einem online-Gasanalysesystem lassen sich detaillierte Informationen zu den unterschiedlichen Verlustmechanismen und Nebenprodukten bei der eletrochemischen Umwandlung generieren, die für die Weiterentwicklung von Zellen genutzt werden können.

Technische Daten

Zelltester

• Zellgrößen: 40 mm bis 70 mm Durchmesser (runde Zellen) bzw. 40 mm x 40 mm bis 120 mm x 120 mm (rechteckige Zellen)
• Shortstacks (bis 5 Einzelzellen) einsetzbar
• Eduktgase: N₂, Luft, CO, CO₂, H₂, H₂O
• Temperaturbereich: 600 °C bis 900 °C
• Onlineanalytik für H₂, CO₂, CO und CH₄

Potentiostat

• Strombereich: 300 pA bis 2 A (mit Booster: bis 15 A)
• Frequenzbereich: 10 µHz bis 300 kHz (mit Booster: 10 µHz bis 100 kHz)
